Измерения |
1. Измеритель индуктивности.

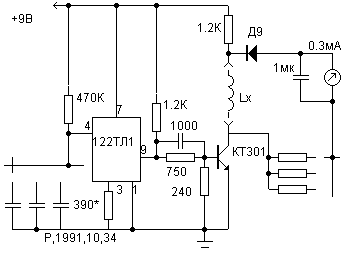

2. Измеритель индуктивности.

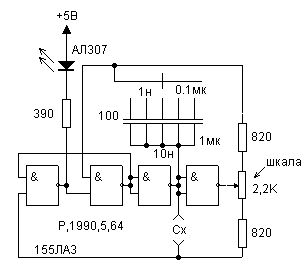

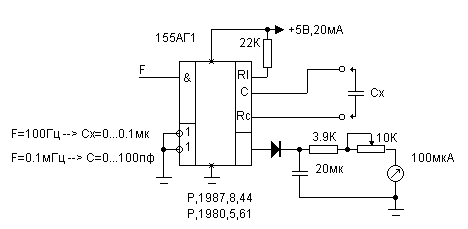

3. Измеритель ёмкости.

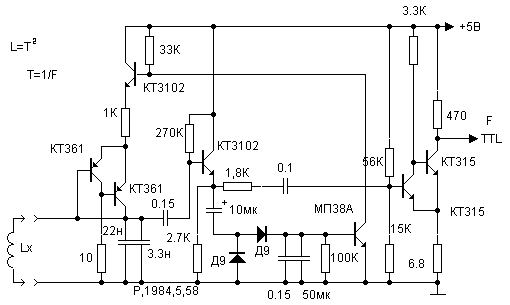

4. Измеритель индуктивности.

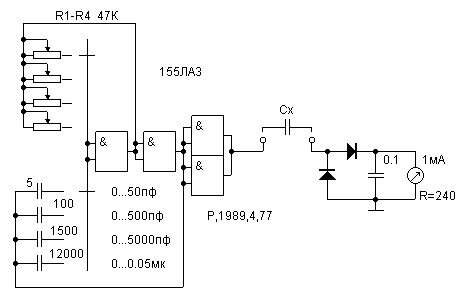

5. Измеритель ёмкости.
6. Измеритель ёмкости.
7. Измеритель индуктивности.

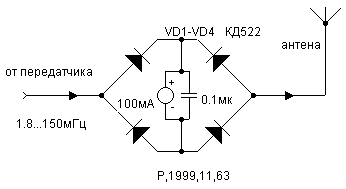

8. Измеритель тока в антенне.

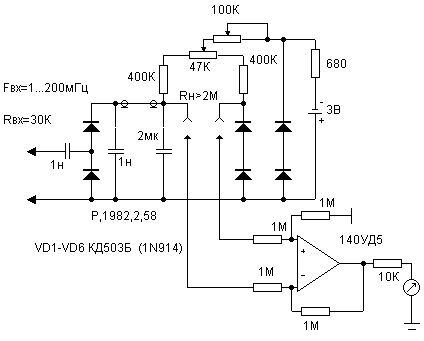

9. Высокочувствительный милливольтметр.

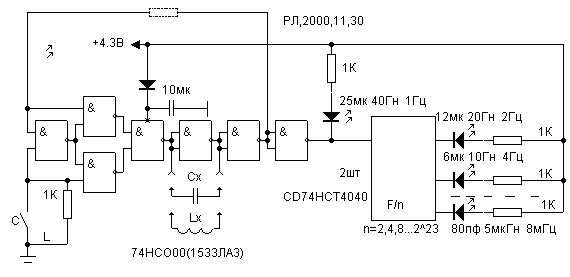

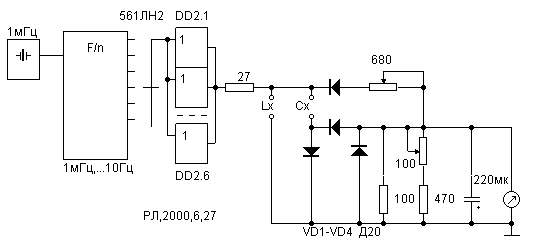

10. Измеритель L и C.

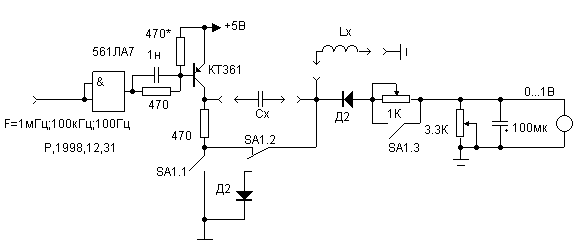

11. Измеритель L и C.
12. ВЧ амплитудный выпрямительный вольтметр.
13. Измеритель ёмкости.
14. Линейный вольтметр переменного тока.

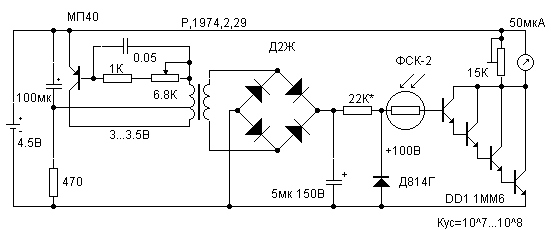

15. Рентгеномер - фотомер.
16. Нелинейный двойной Т-образный мост.

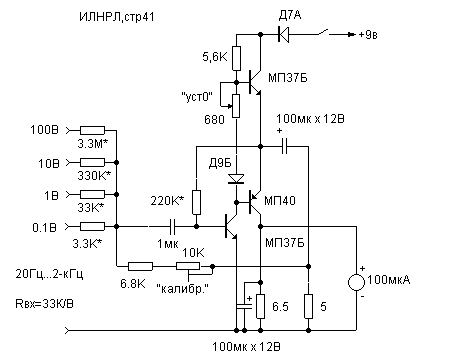

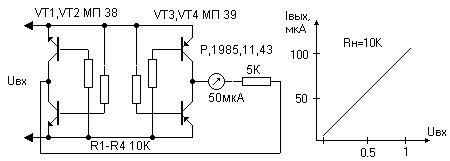

17. Транзисторный вольтметр переменного тока с линейной шкалой.
18. Измерение сопротивления излучения антенны.
Генератор сигналов настраивается на частоту, на которой должно быть измерено сопротивление антенны, и переключатель S устанавливается в положение 1. Антенна настраивается на выбранную частоту с помощью переменной индуктивности L до тех пор, пока показания амперметра не достигнут максимального значения Im. Затем переключатель переводится в положение 2, и ёмкость C регулируется до получения максимального показания амперметра. Затем регулируется сопротивление R до тех пор, пока амперметр вновь не покажет Im. Значение R в этом положении равно сопротивлению излучения антенны Rr на выбранной частоте. Излучаемая антенной мощность Pr равна

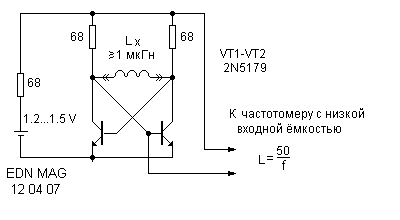

19. Приставка к частотомеру для измерения индуктивности.
